Gitterroste
Pressroste
In Kombination mit den unterschiedlichen Materialien, aus denen sich Pressroste fertigen lassen, entstehen exakt auf die Kundenwünsche und den Anwendungszweck zugeschnittene Gitterroste.
Ansprechpartner finden GratingsWir behaupten nicht, dass der Pressrost der bessere Gitterrost ist, sicherlich ist es jedoch der schönere und auch individuellere Gitterrost, verglichen mit dem Schweißpressrost.

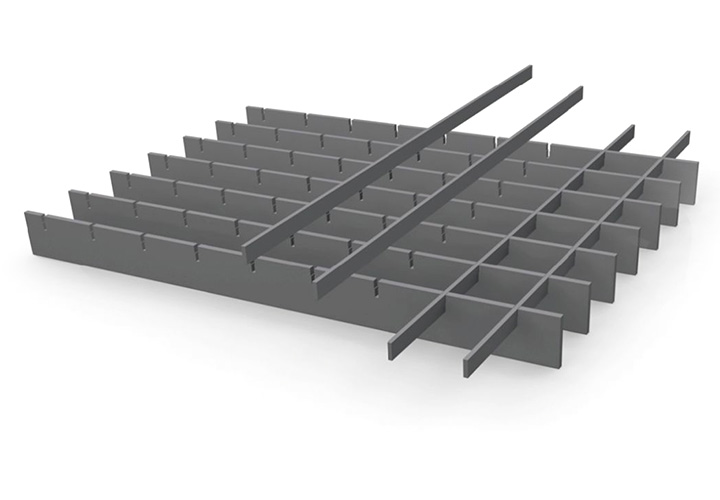

Beim Pressrost werden die Füllstäbe, in der Regel ein kaltgewalzter Flachstahl, in die zuvor ausgestanzten Tragstäbe eingepresst. Die Randeinfassung wird als T-Profil oder als Flacheisen ausgeführt und im Widerstandsschweißverfahren angebracht.
Sofern eine erhöhte Rutschgefahr besteht, können Pressroste in Gleitschutzausführung hergestellt werden. Dazu werden Trag- und/oder Füllstäbe an der Oberseite ausgeklinkt. Bei Pressrosten sind die gegenüberliegenden Endmaschen in der Regel gleich groß. Hier gilt jedoch das bereits vorher Gesagte: Der Phantasie und Variantenvielfalt sind bei Pressrosten fast keine Grenzen gesetzt.
Gängige Maschenteilungen bei Tragstäben von 2 bis 3 mm
| Tragstab | Füllstab | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 11,1 | 11,1 | 16,65 | - | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 21 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 22,2 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 33,3 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 44,4 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 55,5 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 66,6 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 99,9 | 11,1 | 16,65 | 21 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
Gängige Maschenteilungen bei Tragstäben von 4 bis 5 mm
| Tragstab | Füllstab | ||||||
|---|---|---|---|---|---|---|---|
| 21 | 16,65 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 25 | 16,65 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 33,3 | 16,65 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 50 | 16,65 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 66,6 | 16,65 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
| 99,9 | 16,65 | 22,2 | 33,3 | 44,4 | 49,95 | 66,6 | 99,9 |
Standardtragstabprofile
| Tragstab 2 mm | Tragstab 3 mm | Tragstab 4 mm | Tragstab 5 mm |
|---|---|---|---|
| 20/2 | 20/3 | - | - |
| 25/2 | 25/3 | 25/4 | 25/5 |
| 30/2 | 30/3 | 30/4 | 30/5 |
| 35/2 | 35/3 | 35/4 | 35/5 |
| 40/2 | 40/3 | 40/4 | 40/5 |
| 45/2 | 45/3 | 45/4 | 45/5 |
| 50/2 | 50/3 | 50/4 | 50/5 |
| - | 60/3 | 60/4 | 60/5 |
| - | 70/3 | 70/4 | 70/5 |
| - | 80/3 | 80/4 | 80/5 |
| - | 90/3 | 90/4 | 90/5 |
| - | 100/3 | 100/4 | 100/5 |
| - | - | - | 110/5 |
| - | - | - | 120/5 |
| - | - | - | 130/5 |
| - | - | - | 140/5 |
| - | - | - | 150/5 |
| - | - | - | 160/5 |
| - | - | - | 170/5 |
Passendes Zubehör
Befestigungen für Pressroste
Klemme B 10
Bestehend aus Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
Klemme S
Besteht aus Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
Sicherheitsklemme D
Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
Sicherheitsklemme A
Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
Hilti Klemme - XMGR
Hohe Resistenz gegen Vibrationen, leichte Montierbarkeit und dadurch wesentlich kürzere Montagezeiten zeichnen diese Befestigung aus.
Gitterrost Stoßverbinder
Bestehend aus Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
Gitterrost Setzbolzenbefestigung
Bestehend aus Bolzen und Teller.
Eingeschweißte Lochplättchen
Bestehen aus eingeschweißten Lochplättchen, Ausführung und Position der Lochplättchen richten sich nach der Belastung des Gitterrostes.
Doppelklemme B
Besteht aus 2 Bügeloberteilen, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
