MEISER Module Ultra
Information produit
Le Module ULTRA – 1 idée et 3 variantes : un maximum de reprise de charge avec un minimum de matière

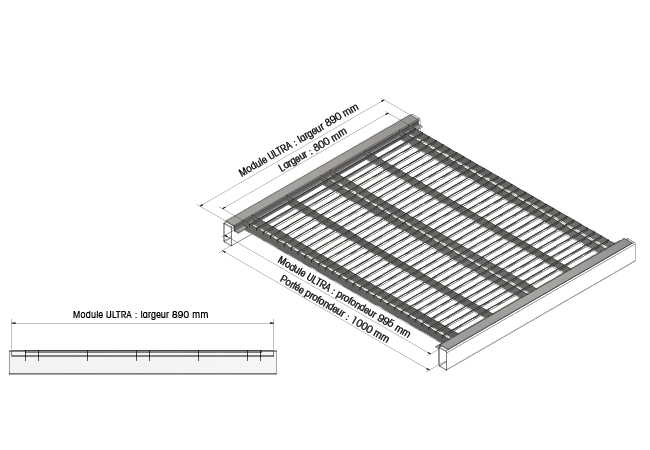

Le Module ULTRA est un caillebotis pour rayonnages de haute qualité en bande refendue galvanisée SENDZIMIR de dimensions 995 x 890 mm, idéal pour les rayonnages d‘une profondeur de 1100 mm*. Il est uniquement destiné à une utilisation intérieure, mais pas pour des zones humides ou froides.
*La portée réelle doit être inférieure à 1000 mm
Avantages :
- Dimensions 995 x 890 STANDARD
- Pour les niveaux de 1800 / 2700 / 3600 mm
- Faible fléchissement en charge
- Grille encastrée, prenant moins de place
- Compatible avec les installations Sprinkler
- Livraison rapide, disponible sur stock
- Choix facile selon la charge
Types de Module :
- Module ULTRA 500 kg 995 x 890
- Module ULTRA 800 kg 995 x 890
- Module ULTRA 1000 kg 995 x 890
Indications de charges disponibles pour EPAL 1 = 1200x800 mm ainsi que ½ EPAL 6 et 7 = 800 x 600 mm
Spécifications
Charge en détails, testée & proposée
| Module ULTRA | EPAL1 (2 sens) | EPAL6/7 (800 mm façade) |
EPAL6/7 (600 mm façade) |
| 500 kg 995x890 | 500 kg | 290 kg | 275 kg |
| 800 kg 995x890 | 800 kg | 550 kg | 460 kg |
| 1000 kg 995x890 | 1000 kg | 660 kg | 550 kg |
Remarque : portée 1000 mm maximum
Recommandations de stockage
Module ULTRA 500 kg - 995 x 890
| Europalette / EPAL 1 | sur les lisses | 500 kg |
| Europalette / EPAL 1 | sur la grille | 500 kg |
| 1/2 Europalette EPAL 6 / 7 | 800 mm façade sur la grille | 290 kg |
| 1/2 Europalette EPAL 6 / 7 | 600 mm façade sur la grille | 275 kg |
Module ULTRA 800 kg - 995 x 890
| Europalette / EPAL 1 | sur les lisses | 800 kg |
| Europalette / EPAL 1 | sur la grille | 800 kg |
| 1/2 Europalette EPAL 6 / 7 | 800 mm façade sur la grille | 550 kg |
| 1/2 Europalette EPAL 6 / 7 | 600 mm façade sur la grille | 460 kg |
Module ULTRA 1000 kg - 995 x 890
| Europalette / EPAL 1 | sur les lisses | 1000 kg |
| Europalette / EPAL 1 | sur la grille | 1000 kg |
| 1/2 Europalette EPAL 6 / 7 | 800 mm façade sur la grille | 660 kg |
| 1/2 Europalette EPAL 6 / 7 | 600 mm façade sur la grille | 550 kg |
Cas pratiques :
Niveau de 2700 mm
3 Modules ULTRA de 1000 kg = 3000 kg par niveau*
*avec l’utilisation d’EPAL 1 de 800 x 1200 mm
Prévu pour :
- EPAL 1 sur les lisses et sur les grilles
- EPAL 6/7 dans 2 sens avec ½ charge
EPAL 1 sur les lisses & sur la grille
EPAL 6/7 – 800 mm façade & EPAL 6/7 – 600 mm façade
