Notre expérience nous a montré qu'il est souvent très difficile de déterminer la position du palier de sortie vers la marche de départ (position de la première marche) lors de la phase de planification des escaliers d'accès hélicoïdaux. L'escalier d'accès hélicoïdal peut être conçu avec hélice vers la droite ou la gauche et il est possible de travailler avec différentes divisions de cercle. Le choix de la division de cercle adéquate dépend de différents facteurs. Cela peut être le giron minimal exigé à la limite intérieure des marches en spirale de 100 mm, la hauteur de passage d'escalier libre de 2 000 mm, le rapport de hauteur de marche de 2 s + a ou encore la disposition des paliers.

Il est possible d'atteindre les largeurs de marche souhaitées avec différentes divisions pour les diamètres illustrés. La règle de base suivante peut être recommandée : petit diamètre = coefficient de division plus faible et grand diamètre = coefficient de division plus élevé.

Les escaliers de plus petits diamètres ne peuvent être utilisés qu’en cas de manque d’espace sur le chantier et après concertation avec les autorités de surveillance locales de la construction. Il est possible d'utiliser des diamètres d'escalier assez petits dans des lieux privés ou non accessibles au public.

La gamme de fabrication des escaliers d'accès hélicoïdaux MEISER comprend des diamètres allant de 1200 à 4000 mm et s'oriente d'après les exigences exprimées ainsi que les conditions sur le site de construction.

Ouverture de hauteur de passage d'escalier

Ouverture libre de hauteur de passage d'escalier

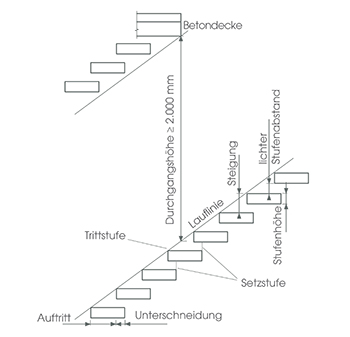

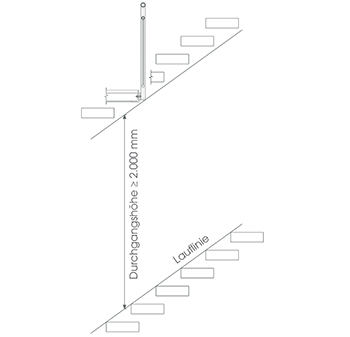

La hauteur de passage d'escalier libre, comprise comme une dimension verticale finie (lorsque l'escalier est praticable) est mesurée sur un plan incliné virtuel formé par les bords avant des marches. On mesure depuis ce plan ou sur les paliers jusqu'à la face inférieure des composants reposant dessus. » Cette définition selon DIN 18065 a une influence essentielle sur la construction des escaliers d'accès hélicoïdaux et est malheureusement souvent négligée lors des études préliminaires. C'est pourquoi nous aimerions illustrer cette définition, spécialement appliquée à l'escalier d'accès hélicoïdal. Ainsi, un plancher en béton assez épais ou le revêtement d’un palier peut déjà entraîner une réduction de l'échappée de tête.

Largeur de l'escalier

Largeur effective utile de l'escalier

« La largeur effective utile, comprise comme une dimension finie libre (mesurée lorsque l'escalier est praticable), est mesurée horizontalement entre des surfaces attenantes, des composants de construction et/ou les bords intérieurs de main courante ou leur projection ». C'est la définition de la largeur effective utile selon DIN 18065. Notre illustration avait pour but d’expliquer le terme de largeur effective libre, que nous utilisons par opposition à la largeur effective utile dans le cas des escaliers d'accès hélicoïdaux.

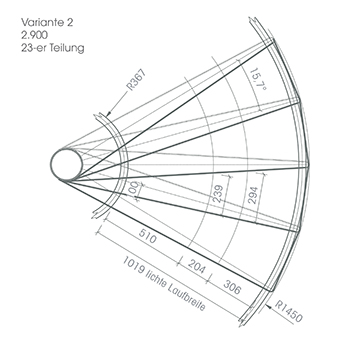

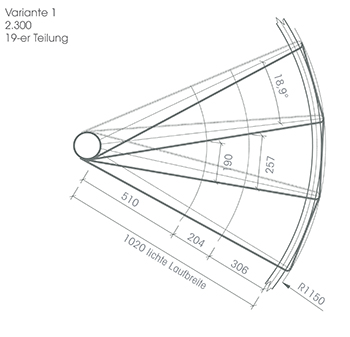

Les exemples d'escalier d'accès hélicoïcal sélectionnés présentent un diamètre d'escalier d'env. 2 900 mm avec une largeur effective utile d'env. 1 000 mm ainsi qu’une la variante d'un diamètre d'env. 2 300 mm et d’une largeur effective libre de 1 000 mm.
