Griglie a barre inclinate
Informazioni sul prodotto
A volte l‘eccesso di trasparenza è indesiderato. In questi casi si utilizza la griglia a barre inclinate. La varietà delle applicazioni è grande e non si limita ai rivestimenti delle pavimentazioni di ponti, passerelle e attraversamenti. La griglia a barre inclinate è utilizzata anche come protezione dal sole o elemento di rivestimento in griglie d‘areazione, facciate e controsoffittature.

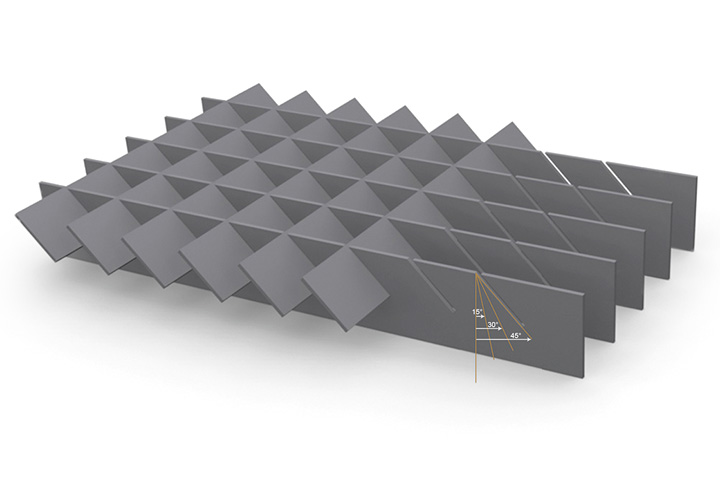

MEISER offre la griglia a barre inclinate in acciaio, alluminio e acciaio inox. Le barre trasversali possono essere inserite a pressione con un angolo di 15°, 30° o 45°, ottenendo diversi gradi di trasparenza. Per la progettazione tenete presente che per questo tipo di griglia possiamo produrre solo barre trasversali lunghe fino a 1.500 mm.
Nota: un'inclinazione del traversino di 15° è tecnicamente possibile solo con una BP di 3 mm spessore. Siamo disponibili a consigliarvi in dettaglio
Dati tecnici
Maglie più comuni
| Barra portante | Barra trasversale | ||
|---|---|---|---|
| 33,3 | 22,2 | 33,3 | 66,6 |
| 66,6 | 22,2 | 33,3 | 66,6 |
| 99,9 | 22,2 | 33,3 | 66,6 |
Profili standard della barra portante
| Barra portante 2 mm | Barra portante 3 mm |
|---|---|
| 30/2 | 30/3 |
| 35/2 | 35/3 |
| 40/2 | 40/3 |
| 45/2 | 45/3 |
| 50/2 | 50/3 |
| - | 60/3 |
| - | 70/3 |
| - | 80/3 |
| - | 90/3 |
| - | 100/3 |
Sistemi di fissaggio
Costituita da una piastrina perforata saldata conforme alle direttive del
Costituito da staffa superiore, staffa inferiore, viti esagonali M8x60 e
