Griglie pressate

Griglie pressate

Informazioni sul prodotto

La griglia pressata è oggi il tipo di grigliato più utilizzato in molti paesi europei. Trova possibilità d‘impiego quasi illimitate grazie ad una tecnologia di produzione chiaramente distinta da quella della griglia elettroforgiata e consente un numero di varianti sensibilmente maggiore. È possibile realizzare la tipologia della maglia come anche l‘altezza e lo spessore delle barre portanti in modo molto flessibile. In combinazione con i diversi materiali, con i quali è possibile creare le griglie pressate, vengono realizzati grigliati perfettamente adattati alle necessità del cliente e all‘applicazione prevista. Non affermiamo che la griglia pressata sia il grigliato migliore, ma sicuramente è quello esteticamente più attraente e anche più personalizzabile rispetto alla griglia elettroforgiata.

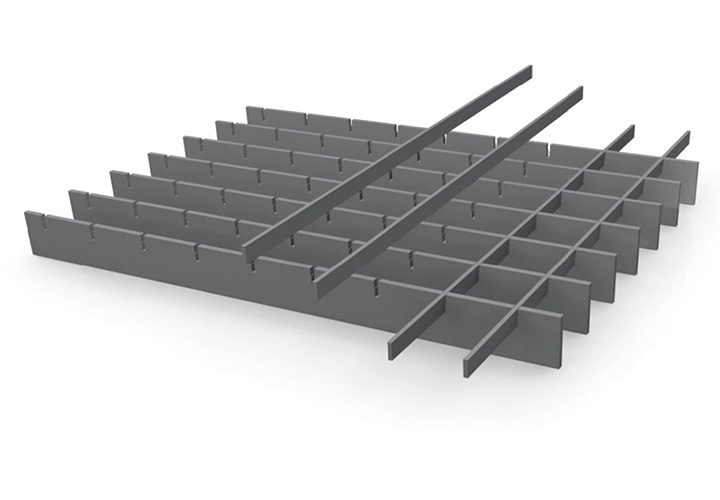

Nella griglia pressata le barre trasversali, di solito in acciaio piatto laminato a freddo, vengono inserite a pressione nelle barre portanti tranciate in precedenza. La bordatura perimetrale viene realizzata come profilo a T o in piatto e viene applicata mediante saldatura a resistenza. In presenza di un maggiore rischio di scivolatura, è possibile realizzare griglie pressate in versione antisdrucciolo. A tale scopo le barre portanti e/o trasversali presentano incavi sul lato superiore. Il glrigliato pressato ha solitamente maglie finali uguali. Anche qui si applica però quanto detto in precedenza: Il grigliato pressato non pone quasi nessun limite alla fantasia e al numero di varianti.

Dati tecnici

Maglie più comuni con barre portanti da 2 a 3 mm

Barra portante Barra trasversale
11,1 11,1 16,65 - 22,2 33,3 44,4 49,95 66,6 99,9
21 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
22,2 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
33,3 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
44,4 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
55,5 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
66,6 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
99,9 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9



Maglie più comuni con barre portanti da 4 a 5 mm

Barra portante Barra trasversale
21 16,65 22,2 33,3 44,4 49,95 66,6 99,9
25 16,65 22,2 33,3 44,4 49,95 66,6 99,9
33,3 16,65 22,2 33,3 44,4 49,95 66,6 99,9
50 16,65 22,2 33,3 44,4 49,95 66,6 99,9
66,6 16,65 22,2 33,3 44,4 49,95 66,6 99,9
99,9 16,65 22,2 33,3 44,4 49,95 66,6 99,9



Profili standard della barra portante

Barra portante 2 mm Barra portante 3 mm Barra portante 4 mm Barra portante 5 mm
20/2 20/3 - -
25/2 25/3 25/4 25/5
30/2 30/3 30/4 30/5
35/2 35/3 35/4 35/5
40/2 40/3 40/4 40/5
45/2 45/3 45/4 45/5
50/2 50/3 50/4 50/5
- 60/3 60/4 60/5
- 70/3 70/4 70/5
- 80/3 80/4 80/5
- 90/3 90/4 90/5
- 100/3 100/4 100/5
- - - 110/5
- - - 120/5
- - - 130/5
- - - 140/5
- - - 150/5
  - - 160/5
  - - 170/5

Sistemi di fissaggio

Fissaggio doppio B
Fissaggio doppio B

Costituito da 2 staffe superiori, staffa inferiore, 2 viti esagonali

...Mostra dettagli

Fissaggio doppio B

Costituito da 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.

Piastrina Perforata saldata
Piastrina Perforata saldata

Costituita da una piastrina perforata saldata conforme alle direttive del

...Mostra dettagli

Piastrina Perforata saldata

Costituita da una piastrina perforata saldata conforme alle direttive del cliente; Le viti sono a cura del committente. L‘esecuzione e la posizione delle piastrine perforate si orientano sul carico del grigliato e sulle possibilità di fissaggio sul posto.

Fissaggio con Perno
Fissaggio con Perno

Costituito da perno e flangia di arresto; per ambient molto

...Mostra dettagli

Fissaggio con Perno

Costituito da perno e flangia di arresto; per ambient molto corrosivi (ad es. offshore) disponibile anche come X-BT; versione premontata X-GR RU.

Gancio di Raccord O
Gancio di Raccord O

Composto da una parte superiore e una parte inferiore con

...Mostra dettagli

Gancio di Raccord O

Composto da una parte superiore e una parte inferiore con filettatura e vite esagonale (utilizzabile solo con bordatura piatta).

Fissaggio Hilti
Fissaggio Hilti

Costituita da staffa superiore e staffa inferior unite; elevata resistenza

...Mostra dettagli

Fissaggio Hilti

Costituita da staffa superiore e staffa inferior unite; elevata resistenza alle vibrazioni, facilmente montabile da 1 persona e dunque tempi di montaggio sensibilmente ridotti.

Fissaggio B
Fissaggio B

Costituito da staffa superiore, staffa inferiore, viti esagonali M8x60 e

...Mostra dettagli

Fissaggio B

Costituito da staffa superiore, staffa inferiore, viti esagonali M8x60 e dado quadro M8.

Fissaggio B 10
Fissaggio B 10

Costituito da staffa superiore, vite a esagono cavo, staffa inferiore

...Mostra dettagli

Fissaggio B 10

Costituito da staffa superiore, vite a esagono cavo, staffa inferiore e dado.

Fissaggio S
Fissaggio S

Costituito da vite a testa piana, staffa inferiore e dado

...Mostra dettagli

Fissaggio S

Costituito da vite a testa piana, staffa inferiore e dado quadro.

Fissaggio di sicurezza A
Fissaggio di sicurezza A

Costituita da sezione superiore di sicurezza, staffa inferiore, vite esagonale

...Mostra dettagli

Fissaggio di sicurezza A

Costituita da sezione superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Fissaggio di sicurezza D
Fissaggio di sicurezza D

Costituita da sezione superiore di sicurezza, staffa inferiore, vite esagonale

...Mostra dettagli

Fissaggio di sicurezza D

Costituita da sezione superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
