Pressrister

Pressrister

Produktinformasjon

Pressrister, konstant og nøyaktig maskestørrelse som kan varieres.

Pressrister, arkitektonisk tiltalende design for kundetilpasset bruk.

Pressrister fra MEISER fremstilles av stål, rustfritt stål, syrefast stål og aluminium. Meiser garanterer konstant og nøyaktig maskestørrelse med flattstål i begge retninger. Produktene kan også leveres pulverlakkerte og med serratert bære og tverrstål for minimal sklirisiko.

Et arkitektonisk tiltalende produkt som er optimalt for kundetilpassede løsninger når det gjelder form og funksjon. Resultatet av at maskevidden til rutenettet samt høyden og tykkelsen på både bærestål og tverrstål kan varieres etter ønske. MEISER leverer skreddersydde og fabrikkproduserte konstruksjoner avhengig av bruksområde.

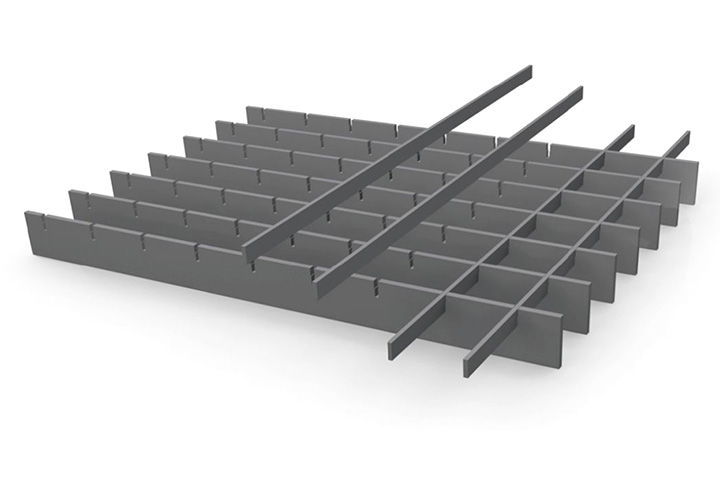

Konstruksjonen til pressrister.

Bærestål med spor presses sammen med tverrstålet ved et trykk på 500 tonn. Kanting av rister skjer enten med T-profil eller flattstål.

Den maksimale lengden på tverrstålet 2300 mm. I praksiss bestemmes panelstørrelsen av totalvekt pr. panel og statiske krav.

Tekniske spesifikasjoner

Vanlige maskedelinger for bærestål fra 2 til 3 mm

Bærestål Tverrstål
11,1 11,1 16,65 - 22,2 33,3 44,4 49,95 66,6 99,9
21 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
22,2 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
33,3 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
44,4 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
55,5 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
66,6 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
99,9 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9



Vanlige maskedelinger for bærestål fra 4 til 5 mm

Bærestål Tverrstål
21 16,65 22,2 33,3 44,4 49,95 66,6 99,9
25 16,65 22,2 33,3 44,4 49,95 66,6 99,9
33,3 16,65 22,2 33,3 44,4 49,95 66,6 99,9
50 16,65 22,2 33,3 44,4 49,95 66,6 99,9
66,6 16,65 22,2 33,3 44,4 49,95 66,6 99,9
99,9 16,65 22,2 33,3 44,4 49,95 66,6 99,9



Standard bærestålprofiler

Bærestål 2 mm Bærestål 3 mm Bærestål 4 mm Bærestål 5 mm
20/2 20/3 - -
25/2 25/3 25/4 25/5
30/2 30/3 30/4 30/5
35/2 35/3 35/4 35/5
40/2 40/3 40/4 40/5
45/2 45/3 45/4 45/5
50/2 50/3 50/4 50/5
- 60/3 60/4 60/5
- 70/3 70/4 70/5
- 80/3 80/4 80/5
- 90/3 90/4 90/5
- 100/3 100/4 100/5
- - - 110/5
- - - 120/5
- - - 130/5
- - - 140/5
- - - 150/5
  - - 160/5
  - - 170/5

Tilbehør/klammer

Doble klemmer B
Doble klemmer B

Består av 2 sadeltoppklammer, klemme underdel, 2 skruer med sekskanthode

...Vis mer

Doble klemmer B

Består av 2 sadeltoppklammer, klemme underdel, 2 skruer med sekskanthode og 2 firkantmutrer.

Påsveisede gjennomborede festeplater
Påsveisede gjennomborede festeplater

Består av påsveisede gjennomborede plater med hullstørrelse etter kundens ønske;

...Vis mer

Påsveisede gjennomborede festeplater

Består av påsveisede gjennomborede plater med hullstørrelse etter kundens ønske; skruer skaffes av kunden.

Hodeboltfeste
Hodeboltfeste

Består av hodebolter og holdeflens; for svært korrosjonsutsatte miljøer (f.eks.

...Vis mer

Hodeboltfeste

Består av hodebolter og holdeflens; for svært korrosjonsutsatte miljøer (f.eks. offshore), skaffes også som X-BT; formontert versjon X-GR RU.

Buttskjøt
Buttskjøt

Består av topp og underdel med gjenger og unbrakoskrue.

...Vis mer

Buttskjøt

Består av topp og underdel med gjenger og unbrakoskrue.

B-klemme
B-klemme

Består av sadeltoppklammer, klemme underdel, M8 x 60 skruer med

...Vis mer

B-klemme

Består av sadeltoppklammer, klemme underdel, M8 x 60 skruer med sekskanthode og M8 firkantet mutter.

B 10-Klemme
B 10-Klemme

Består av bøyletoppklammer, unbrakoskrue, klammer underdel og mutter.

...Vis mer

B 10-Klemme

Består av bøyletoppklammer, unbrakoskrue, klammer underdel og mutter.

S-klemme
S-klemme

Består av skrue med flatt hode, klemme underdel og firkantet

...Vis mer

S-klemme

Består av skrue med flatt hode, klemme underdel og firkantet mutter.

A-sikkerhetsklemme
A-sikkerhetsklemme

Består av sikkerhetsoverdel, klemme underdel, skrue med sekskanthode og firkantet

...Vis mer

A-sikkerhetsklemme

Består av sikkerhetsoverdel, klemme underdel, skrue med sekskanthode og firkantet mutter.

D-sikkerhetsklemme
D-sikkerhetsklemme

Består av sikkerhetsoverdel, klemme underdel, skruer med sekskanthode og firkantet

...Vis mer

D-sikkerhetsklemme

Består av sikkerhetsoverdel, klemme underdel, skruer med sekskanthode og firkantet mutter.

Hilti-klemme XMGR
Hilti-klemme XMGR

Består av sadeltoppklammer og underdel koblet sammen; høy vibrasjonsmotstand, lett

...Vis mer

Hilti-klemme XMGR

Består av sadeltoppklammer og underdel koblet sammen; høy vibrasjonsmotstand, lett å bære for én person og derfor betydelig redusert installasjonstid.
