GFK-Gegossene-Stufen
GFK-Stufen werden mit einer geschlossenen, besandeten und schwarz (wahlweise gelb) eingefärbten Sicherheitsantrittskante gefertigt. Aufgrund der Farbe tritt die Vorderkante des Bauteils deutlich hervor.
Ansprechpartner finden GratingsGFK-Stufen werden mit einer geschlossenen, besandeten und schwarz (wahlweise gelb) eingefärbten Sicherheitsantrittskante gefertigt. Aufgrund der Farbe tritt die Vorderkante des Bauteils deutlich hervor.

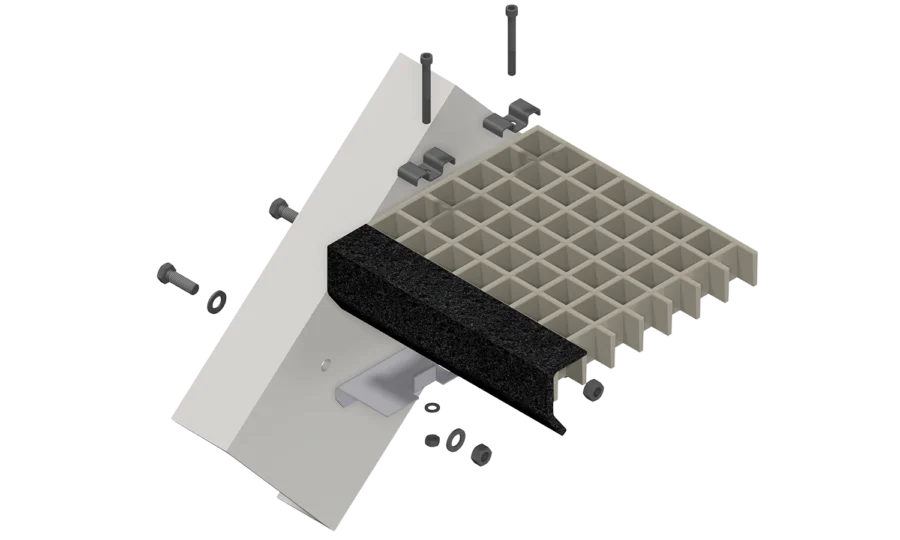

Bitte beachten sie hierzu auch unsere Ausführungen bezüglich der rutschhemmenden Eigenschaften. Auf Wunsch sind GFK-Gitterroststufen mit anschraubbaren Winkelseitenlaschen aus GFK oder Edelstahl (1.4301 und 1.4571) lieferbar.
| Bauhöhe H (mm) | Stabstärke Unten (Su)/ Oben (So) (mm) | Maschen- teilung (MT) (mm) | Lichte Maschen- weite (mm) | Ausführung Antritts- kante | Gewichte [kg/ Stück] | Lager- abmessung (mm/Ober- fläche) |
|---|---|---|---|---|---|---|
| 38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | einfach, unverstärkt | 5,5 | 997 x 274 (K) |
| 18,2 | 3321 x 274 (K) | |||||
| 38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | verstärkter Antrittswinkel | 25,0 | 3321 x 282 (K) |
| Bauhöhe H (mm) | Stabstärke Unten (Su)/ Oben (So) (mm) | Maschen- teilung (MT) (mm) | Lichte Maschen- weite (mm) | Ausführung Antritts- kante | Gewichte [kg/ Stück] | Lager- abmessung (mm/Ober- fläche) |
|---|---|---|---|---|---|---|
| 38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | einfach, unverstärkt | 5,6 | 997 x 274 (KB) |
| 18,5 | 3.321 x 274 (KB) | |||||
| 38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | verstärkter Antrittswinkel | 25,5 | 3.321 x 282 (KB) |
Antrittskanten/Seitenlaschen
Antrittskanten

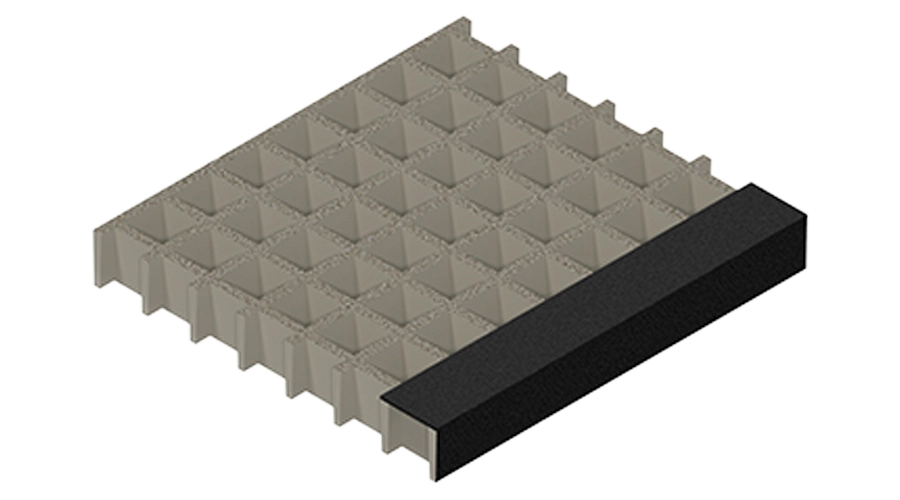

Sicherheitsantrittskante unverstärkt

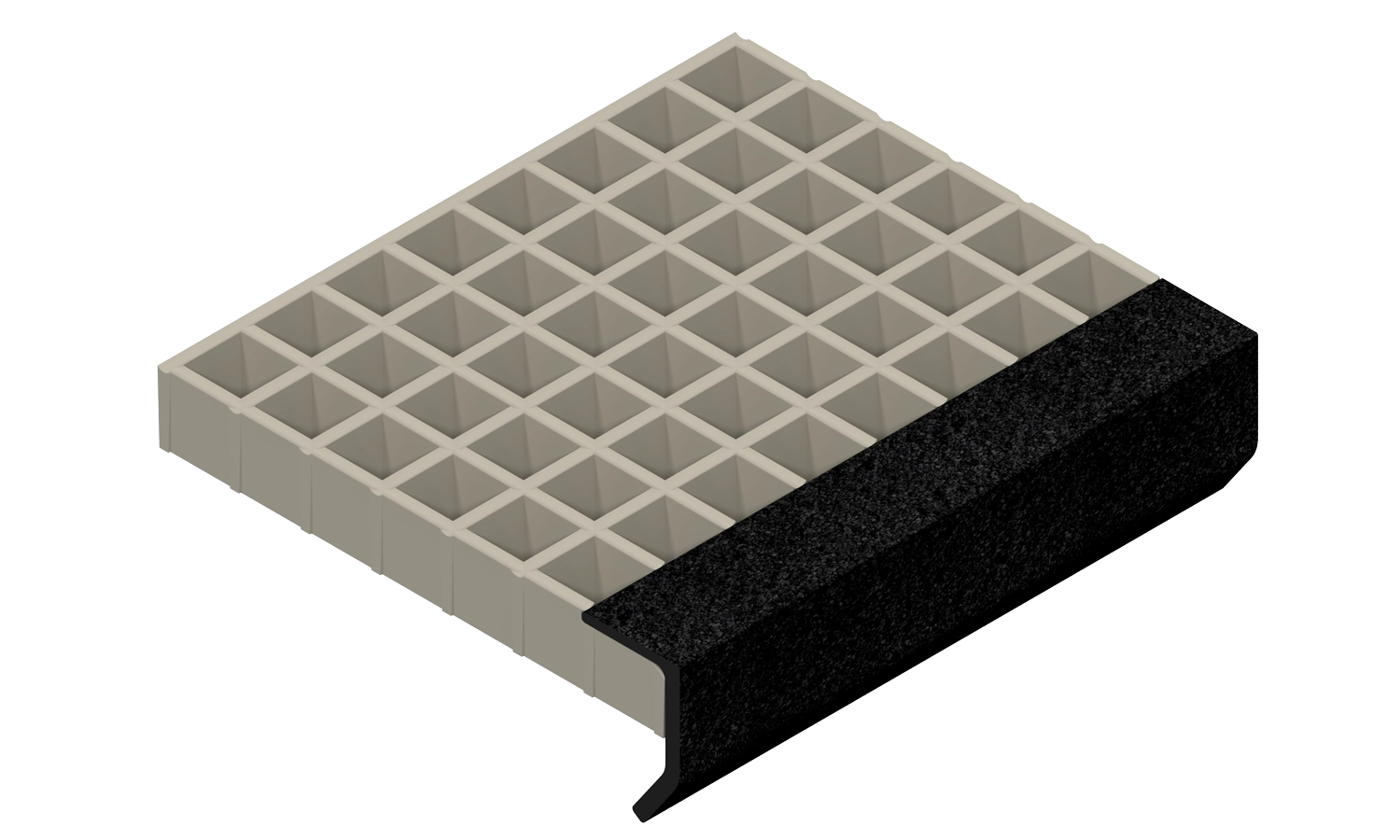

Sicherheitsantrittskante verstärkt, mit GFK-Winkel
Seitenlaschen

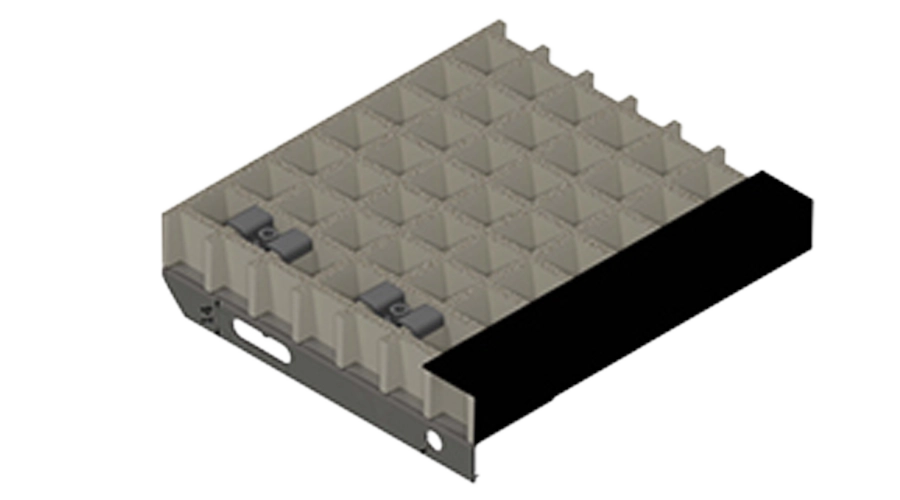

Seitenlasche GFK / Edelstahl
| Länge L [mm] | Lochabstand N [mm] |
|---|---|
| 237 | 120 |
| 274 | 150 |
| 312 | 180 |
