GFK gegossene Stufen

GFK gegossene Stufen

Produktinformationen

GFK-Stufen werden  mit einer geschlossenen, besandeten und schwarz (wahlweise gelb) eingefärbten Sicherheitsantrittskante gefertigt. Aufgrund der Farbe tritt die Vorderkante des Bauteils deutlich hervor.

Je nach Spannweite, Belastung und erforderlichem Durchbiegungsverhalten kann die GFK-Gitterroststufe mit entsprechend ausgebildeter Sicherheitsantrittskante geliefert werden. Die Varianten reichen von standardmäßig auflaminierten GFK-Platten über massive Maschenausbildungen bis hin zu anlaminierten GFK-Winkelprofilen und sind ggf. abzustimmen.

Es stehen verschiedene Oberflächen zur Auswahl. Die Oberfläche der lagernden GFK-Gitterroststufen ist korund besandet (KB).

Bitte beachten sie hierzu auch unsere Ausführungen bezüglich der rutschhemmenden Eigenschaften ».

Auf Wunsch sind GFK-Gitterroststufen mit anschraubbaren Winkelseitenlaschen aus GFK oder Edelstahl (1.4301 und 1.4571) lieferbar.

Technische Daten

Bauhöhe H(mm)

Stabstärke
Unten (Su)/
Oben (So)
(mm)

Maschen-
teilung (MT) (mm)

Lichte
Maschen-
weite
(mm)

Ausführung
Antritts-
kante

Gewichte
[Kg/
Stück]

Lager-
abmessung
(mm/Ober-
fläche)

38 5/7 38,1 x 38,1 ~31 x 31 einfach, unverstärkt 5,5 997 x 274 (K)
18,2 3321 x 274 (K)
38 5/7 38,1 x 38,1 ~31 x 31 verstärkter Antrittswinkel 25,0 3321 x 282 (K)



Bauhöhe H(mm)

Stabstärke
Unten (Su)/
Oben (So)
(mm)

Maschen-
teilung (MT) (mm)

Lichte
Maschen-
weite
(mm)

Ausführung
Antritts-
kante

Gewichte
[Kg/
Stück]

Lager-
abmessung
(mm/Ober-
fläche)

38  5/7  38,1 x 38,1  ~31 x 31 einfach, unverstärkt  5,6 997 x 274 (KB)
18,5 3321 x 274 (KB)
38 5/7 38,1 x 38,1 ~31 x 31 verstärkter Antrittswinkel 25,5 3321 x 282 (KB)

Antrittskanten/Seitenlaschen

Antrittskanten

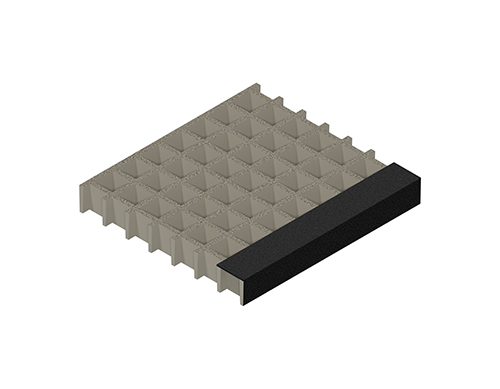

Sicherheitsantrittskante unverstärkt

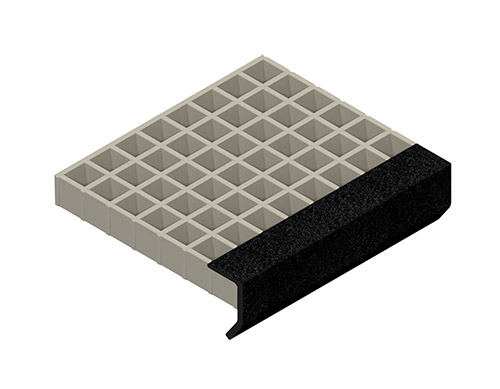

Sicherheitsantrittskante verstärkt, mit GFK-Winkel

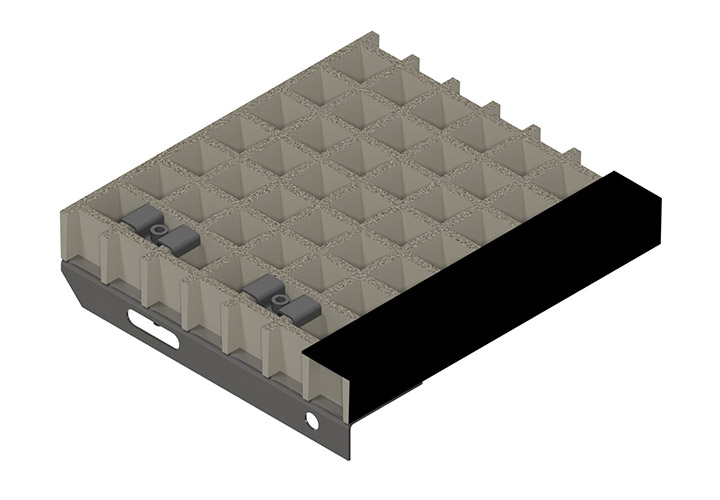

Seitenlaschen

Seitelasche GFK

Seitenlasche Edelstahl

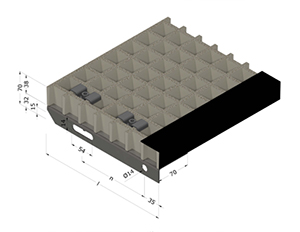

LÄNGE L [MM] LOCHABSTAND N [MM]
237 120
274 150
312 180
