GFK Leitern

Produktinformationen

MEISER GFK-Leitern bestehen aus pultrudierten GFK-Profilen. Sie werden nach den Vorgaben der Normen DIN EN ISO 14122-4 und in Anlehnung an die EN 131 gefertigt. Standardmäßig werden die GFK-Leiter mit einer lichten Weite von 400 mm (wahlweise 500 mm) gefertigt. Sie setzen sich aus folgenden Bauteilen zusammen:

Leiterholme aus Quadratrohr 50 x 50 mm (mit Kupplungssystem ab 6 m Länge) und Verschlusskappen
  an den oberen Enden
Leitersprossen aus geriffeltem, abrutschsicherem Rundprofil

Je nach Anwendungsgebiet stehen folgende Ergänzungsmöglichkeiten und Zubehörteile zur Verfügung:

Bodenverankerung mittels GFK-Pfostenschuh
Mauerbefestigungswinkel
Fangkorb nach Norm ab 3 m Leiterlänge, mit 5 senkrechten Stützprofilen,
   Fangkorbausführung je nach Bedarf
    a) mit seitlicher Öffnung für Rechts- oder Linksausstieg
    b) mit Ausstiegsaufweitung von 400 mm Fangkorbdurchmesser auf 750 mm
        Befestigungsabstand an den Leiterholmen
    c) mit 700 mm breiter Öffnung für den Frontalausstieg
metallverstärkte ein- und ausziehbare Ausstieghilfe
Ruhepodest mit Sicherheitsgeländer und Mauerbefestigung nach Normvorgabe ab 6 m Leiterlänge


Ruhepodest

Laut Norm muss eine Leiter über 6 m Länge aus mindestens zwei versetzten Leiterteilen bestehen, die durch ein Ruhepodest getrennt sind. Der Zugang vom unteren Leiterteil auf das Ruhepodest erfolgt durch einen für Rechts- oder Linksausstieg geöffneten Fangkorb. Das Podest mit Sicherheitsgeländer besteht aus einer Unterkonstruk-
tion und einem GFK-Gitterrost.

Technische Daten

Holm (Quadratrohr)





Dimension Bezeichnung nach EN 13706 Gewicht/m
50 x 4,8 mm QR 50x50/4,8 EN 13706-BGV-IFU E23 1,57 kg







Sprosse



Dimension Bezeichnung nach EN 13706 Gewicht/m
32 x 5 mm LS31 EN 13706-ZGV-IFU E23 0,8 kg

Detailansichten

Standardleiter

Korbleiter mit Frontalausstieg

Korbleiter mit seitlichem Ausstieg

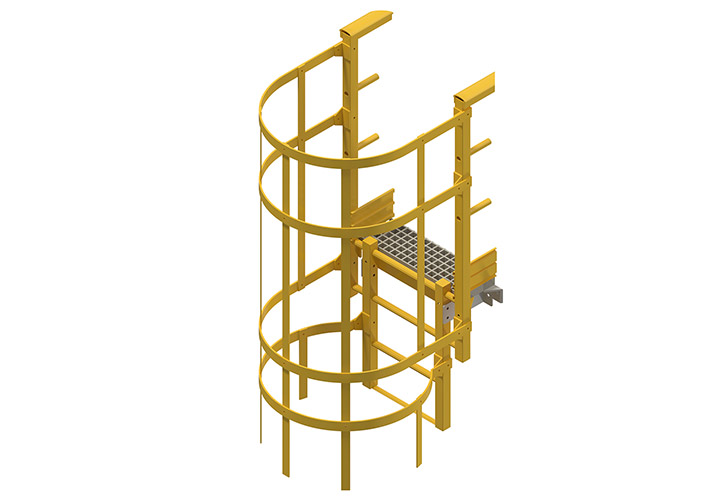

Korbleiter mit Ruhepodest

Fuß für Korbleiter
