Tolplan N

Tolplan N

Produktinformationen

Tolplan N kann in Bereichen eingesetzt werden, wo eine Rutschhemmung der Bewertungsgruppe R9 ausreichend ist. Durch die großen, nach unten ausgeprägten Lochungen sind eine gute Drainagewirkung und eine gute Luftzirkulation möglich. Einsatzgebiete findet der Tolplan N im Fassadenbau sowie im Regalbau.

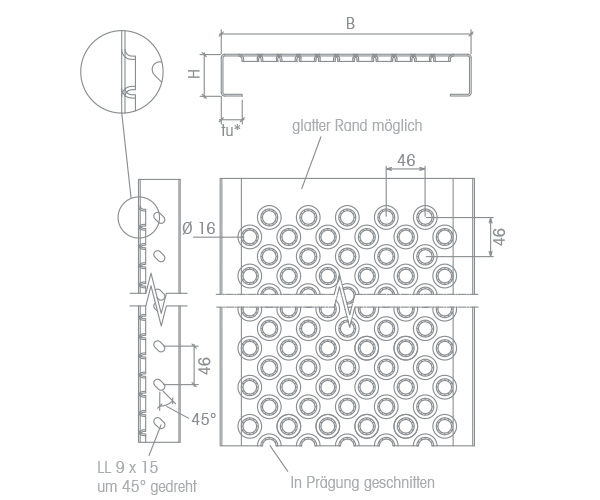

Technische Daten

Abmessungen

Material

Blechdicke

Bewertung RH

Stahl roh / feuerverzinkt [DD11]

2,0 / 2,5 / 3,0

R9

Stahl sendzimirverzinkt [DX51]

2,0 / 2,5 / 3,0

R9

Aluminium [AIMg3]

2,5 / 3,0

R9

Edelstahl [AISI 304L]

2,0

R9

Vorzugsbreiten

180 / 240 / 300 / 330 / 360

variabel

Vorzugshöhen

50 / 75 / 100 / andere Höhen auf Anfrage

Längen

max. 6.030 mm

Längenteiler

46

Sondergrößen bzw. Sondermaterial auf Anfrage. Bevorratete Abmessungen laut Lagerprogramm.

Alle Angaben in mm.

* Produziert in Frankreich.

Zubehör / Befestigungen

BPR Schraubverbindung
BPR Schraubverbindung

Sechskantschraube M8 x 20 mit Scheiben und selbstsichernder Mutter.

...Mehr Lesen

BPR Schraubverbindung

Sechskantschraube M8 x 20 mit Scheiben und selbstsichernder Mutter.

BPR Universalklemme
BPR Universalklemme

Gussklemme für Montage von unten, in verschiedenen Ausführungen erhältlich.

...Mehr Lesen

BPR Universalklemme

Gussklemme für Montage von unten, in verschiedenen Ausführungen erhältlich.

BPR Metallgussscheibe mit Senkloch
BPR Metallgussscheibe mit Senkloch

Befestigungsoberteil für Formstep N und Formstep 06, alle Stepclair und

...Mehr Lesen

BPR Metallgussscheibe mit Senkloch

Befestigungsoberteil für Formstep N und Formstep 06, alle Stepclair und Airstep Formen.

BPR Kunststofftülle mit Senkloch
BPR Kunststofftülle mit Senkloch

Befestigungsoberteil für alle Stepclair- und Airstep-Formen.

...Mehr Lesen

BPR Kunststofftülle mit Senkloch

Befestigungsoberteil für alle Stepclair- und Airstep-Formen.

BPR Hakenbefestigung
BPR Hakenbefestigung

Mit Senkkopfschraube; Haken mit Hülse verpresst.

...Mehr Lesen

BPR Hakenbefestigung

Mit Senkkopfschraube; Haken mit Hülse verpresst.

BPR Schnellbefestigung
BPR Schnellbefestigung

Klemmverbindung mit Senkkopfschraube M8.

...Mehr Lesen

BPR Schnellbefestigung

Klemmverbindung mit Senkkopfschraube M8.

BPR Flansch
BPR Flansch

Klemmverbindung mit Käfigmutter und Senkkopfschraube M8.

...Mehr Lesen

BPR Flansch

Klemmverbindung mit Käfigmutter und Senkkopfschraube M8.
