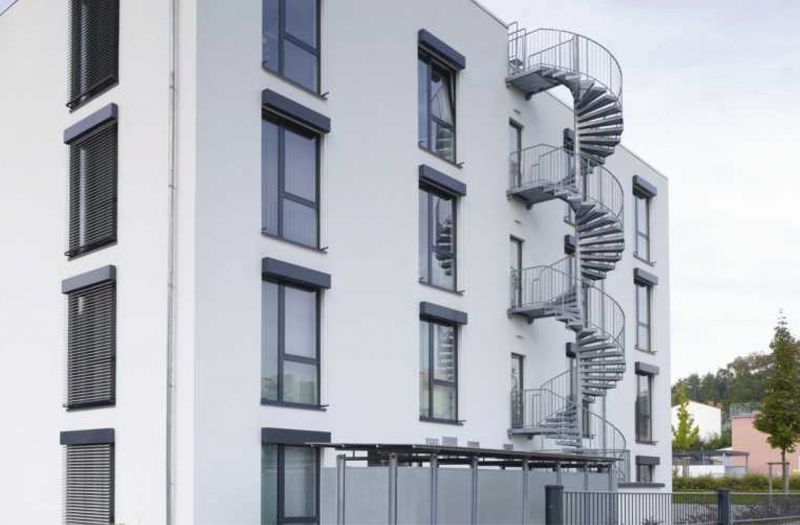

Escaleras de emergencias y de incendios Escaleras de caracol
Información del producto
Las escaleras de caracol estándar fabricadas actualmente en Meiser se fabrican a modo de sistema de encaje, compuesto por un tubo de soporte con el tubo de casquillo correspondiente.A modo de base se emplean cuatro emparejamientos de tubos, cada uno de los cuales puede escogerse conforme al diámetro y la altura de la escalera y en consonancia con las exigencias estáticas. Debido a las tolerancias permitidas según la norma DIN en los emparejamientos de tubos empleados pueden producirse desplazamientos del casquillo durante el montaje que no serán tolerados en todos los proyectos de obra. Mediante el anillo intermedio que le ofrecemos, suministrable conjuntamente como pieza torneada de acero, es posible contrarrestar este fenómeno. La unión entre los escalones queda garantizada mediante casquillos de tubo y tornillos especiales. Los balaustres quedan fijados en uno de cada dos escalones mediante una atornilladura. Los pavimentos de rejilla de las escaleras de caracol se sueldan de forma estándar con protección antideslizante y sin frontal a un marco giratorio de material plano a distintas alturas. El borde exterior del escalón es recto (en el radio de la escalera también puede ser redondeado) y tiene una altura uniforme. También es posible un frontal de seguridad (SAK) soldado adicionalmente como modelo especial.
El diámetro más reducido para la escalera no debería ser inferior a 1300 mm, ya que aquí debe contarse con una utilización muy restringida. Una anchura de paso útil de 1000 mm puede conseguirse con un diámetro externo de aprox. 2900 mm. Los diámetros superiores a 4000 mm apenas pueden dominarse estáticamente. En este caso se debería pensar en un modelo de escalera de espiral con zanca interior y exterior.
Un tema crucial son los descansillos dispuestos uno sobre otro con una altura de planta de aprox. 4000 mm. No todos los diámetros permiten escoger una relación de subida segura, garantizando al mismo tiempo una altura mínima de paso de 2000 mm.
Nuestra experiencia así como las evaluaciones de estadísticas de accidentes han puesto de relieve que deberían instalarse pendientes entre 140 y 190 mm y huellas entre 260 y 320 mm en consonancia con la siguiente fórmula.
Para una buena transitabilidad de la escalera, el valor sería:
2x (s) pendiente + (a) huella = 630+/- 30 mm
el ángulo de pendiente debería estar entre 30° – 45°.
En este sentido debe tenerse en cuenta que el área para la medición de la huella en la escalera de caracol se desplazaría desde el centro del escalón hacia fuera, hasta la barandilla. (véase la técnica)
