Pres Geçme Izgara

Pres Geçme Izgara

Ürün Bilgisi

Yaygın olarak kullanılan bir ızgara tipi olan "pres geçme ızgara" , pres kaynaklı ızgaradan farklı  bir üretim teknolojisine sahiptir ve bundan dolayı daha fazla seçenek sunar. Özellikle göz aralığı, taşıma ve dolgu çubuğu ölçüleri konusunda birçok alternatife sahip olduğundan farklı uygulamalarda kullanıcısına avantaj sağlamaktadır.

Taşıma çubukları istenilen yükseklik, kalınlık ve uzunlukta hazırlandıktan sonra özel preslerde çentikleri açılır. Bu çentikleri açılmış taşıma çubuklarının üzerine, çentik yerlerinden daha önceden gerekli boylarda hazırlanmış olan dolgu çubukları özel pres makinelerinde preslenir.

Bu ızgaraların dış çerçeveleri T-profil veya düz profil şeklinde dizayn edilebilir.

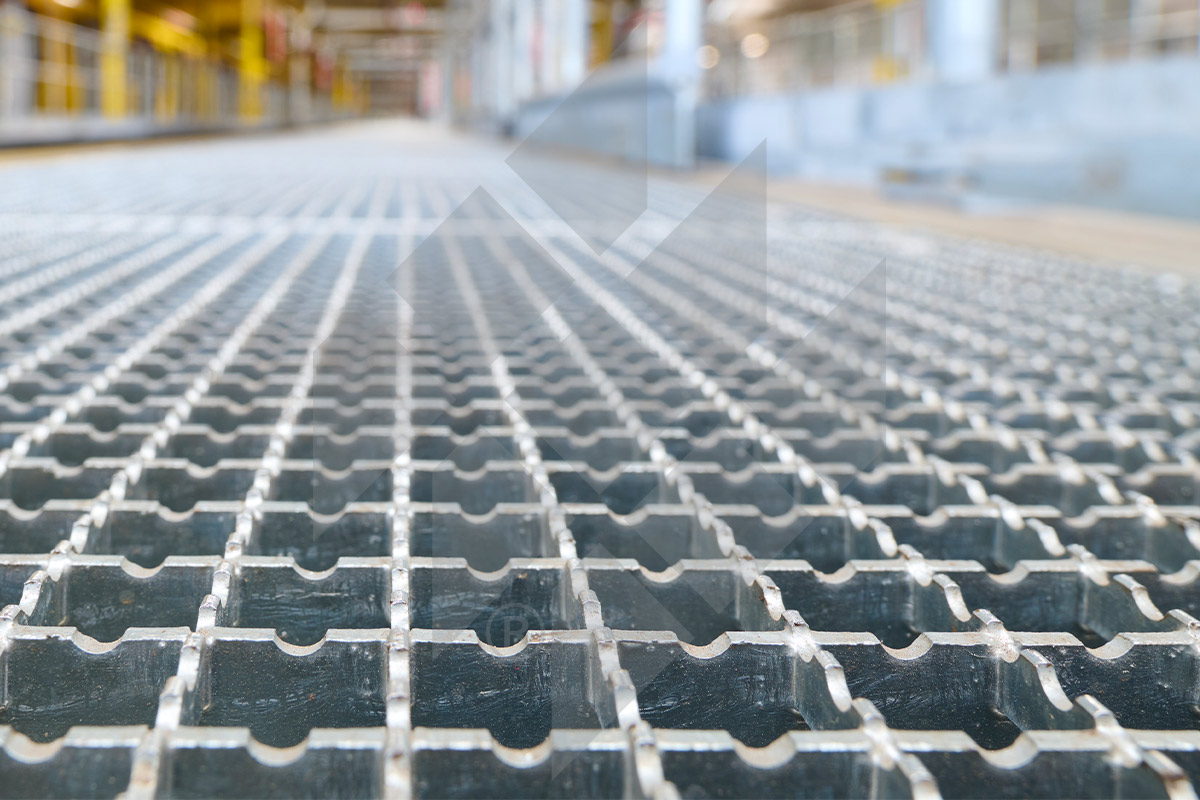

Pres geçme ızgara yüzeyi kaydırmazlık sınıfına göre tek veya çift yönlü çentikli olarak üretilebilir. Buna ek olarak kaydırmazlık sınıfına göre farklı çentik tiplerinde üretim mümkündür.

Karbon çeliği, paslanmaz çelik ve alüminyum olarak üretilebilir.

Teknik Bilgiler

2 mm ve 3 mm malzeme için göz aralıkları :

TAŞIMA ÇUBUĞU DOLGU ÇUBUĞU
11,1 11,1 16,65 - 22,2 33,3 44,4 49,95 66,6 99,9
21 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
22,2 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
33,3 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
44,4 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
55,5 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
66,6 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9
99,9 11,1 16,65 21,0 22,2 33,3 44,4 49,95 66,6 99,9



4 mm ve 5 mm malzeme için göz aralıkları :

TAŞIMA ÇUBUĞU DOLGU ÇUBUĞU
21 16,65 22,2 33,3 44,4 49,95 66,6 99,9
25 16,65 22,2 33,3 44,4 49,95 66,6 99,9
33,3 16,65 22,2 33,3 44,4 49,95 66,6 99,9
50 16,65 22,2 33,3 44,4 49,95 66,6 99,9
66,6 16,65 22,2 33,3 44,4 49,95 66,6 99,9
99,9 16,65 22,2 33,3 44,4 49,95 66,6 99,9



Standart taşıma çubuğu ölçüleri :

TAŞIMA ÇUBUĞU
2 MM
TAŞIMA ÇUBUĞU
3 MM
TAŞIMA ÇUBUĞU
4 MM
TAŞIMA ÇUBUĞU
5 MM
20/2 20/3 - -
25/2 25/3 25/4 25/5
30/2 30/3 30/4 30/5
35/2 35/3 35/4 35/5
40/2 40/3 40/4 40/5
45/2 45/3 45/4 45/5
50/2 50/3 50/4 50/5
- 60/3 60/4 60/5
- 70/3 70/4 70/5
- 80/3 80/4 80/5
- 90/3 90/4 90/5
- 100/3 100/4 100/5
- - - 110/5
- - - 120/5
- - - 130/5
- - - 140/5
- - - 150/5
  - - 160/5
  - - 170/5

Aksesurlar/Sabitleme Klipsleri

Başlı Cıvata Bağlantı Elemanı
Başlı Cıvata Bağlantı Elemanı

Başlı cıvata oluşan ve tutma flanşı; yüksek korozif ortamlar için

...Göster

Başlı Cıvata Bağlantı Elemanı

Başlı cıvata oluşan ve tutma flanşı; yüksek korozif ortamlar için (örneğin deniz), ayrıca X-BT olarak da mevcuttur.

Alın Bağlantısı
Alın Bağlantısı

Vida ve allen ile üst ve tabandan oluşmaktadır.

...Göster

Alın Bağlantısı

Vida ve allen ile üst ve tabandan oluşmaktadır.

Hilti Kıskacı
Hilti Kıskacı

Bu bağlantıyı titreşimlere karşı olan dayanıklılığı, kolay monte edilebilinmesi ve

...Göster

Hilti Kıskacı

Bu bağlantıyı titreşimlere karşı olan dayanıklılığı, kolay monte edilebilinmesi ve bundan dolayı montaj süresinin azlması farklı kılıyor.

Kıskaç B
Kıskaç B

Üst askı, kıskaç alt kısımdan, altı köşe civata M8X60 ve

...Göster

Kıskaç B

Üst askı, kıskaç alt kısımdan, altı köşe civata M8X60 ve dört köşe somundan M8 oluşmaktadır.

Kıskaç B 10
Kıskaç B 10

Üst askı, altı köşeli iç civata, askı alt kısım ve

...Göster

Kıskaç B 10

Üst askı, altı köşeli iç civata, askı alt kısım ve somundan oluşmaktadır.

Kıskaç S
Kıskaç S

Düz başlı vida, kıskaç alt kısım ve dört köşe somundan

...Göster

Kıskaç S

Düz başlı vida, kıskaç alt kısım ve dört köşe somundan oluşmaktadır.

Emniyet Kıskacı A
Emniyet Kıskacı A

Emniyetli üst kısım, kıskaç alt kısım, altı köşe vida ve

...Göster

Emniyet Kıskacı A

Emniyetli üst kısım, kıskaç alt kısım, altı köşe vida ve dört köşe somundan oluşmaktadır.

Emniyet Kıskacı D
Emniyet Kıskacı D

Emniyetli üst kısım, kıskaç alt kısım, altı köşe vida ve

...Göster

Emniyet Kıskacı D

Emniyetli üst kısım, kıskaç alt kısım, altı köşe vida ve dört köşe somundan oluşmaktadır.
