Informacje o produkcie

Drabiny MEISER TWS / GRP wykonane są z profili TWS / GRP powstających w procesie pultruzji. Wykonane sa one zgodnie z wytycznymi normy DIN EN ISO 14122-4 oraz na podstawie EN 131. Standardowo drabina TWS / GRP produkowana jest o szerokości w świetle 400 mm (opcjonalnie 500 mm). Składają się z następujących elementów:

- trzon drabiny wykonany z rury kwadratowej 50 x 50 mm

- szczeble wykonane z okrągłych żłobionych profili antypoślizgowych

W zależności od zastosowania dostępne są następujące opcje dodatkowe i akcesoriae:

  Zakotwienia poprzez specjalne podstawy słupków TWS / GRP
Uchwyty montażowe ścienne
  Kosz ochronny wg normy od 3 m długości drabiny z 5 prostopadłymi profilami podporowymi
   Wykonanie kosza ochronnego zgodnie z wymaganiami
    a) Z otworem bocznym na prawym lub lewym wyjściu
    b)ze poszerzeniem wyjścia z 400 mm do 750 mm
        odstęp zamocowań trzonków drabiny
    c) Ootwór o szerokości 700 mm dla wyjścia frontowego
  Wzmocnione metalem zasuwane i wysuwane wyjście
  Spocznik z barierką bezpieczeństwa i mocowaniem ściennym zgodnie z wymaganiami normy od 6 m wysokości drabiny

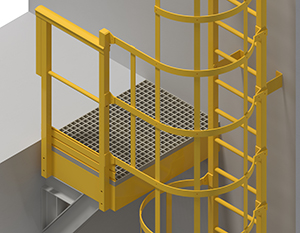

Spocznik

Zgodnie z normą, drabina powyżej 6 m długości musi składać się z co najmniej dwóch części, przedzielonych spocznikiem. Dostęp z dolnej części drabiny do spocznika odbywa się przez wyjście otwarte z lewej lub prawej strony. Pomost z barierką bezpieczeństwa składa się z konstrukcji i kraty TWS / GRP.

Dane techniczne

Słupek (rura kwadratowa)





Wymiar Opis wg. EN 13706 Waga/m
50 x 4,8 mm QR 50x50/4,8 EN 13706-BGV-IFU E23 1,57 kg



Szczeble drabiny



Wymiar Opis wg. EN 13706 Waga/m
32 x 5 mm LS31 EN 13706-ZGV-IFU E23 0,8 kg

Widoki detali

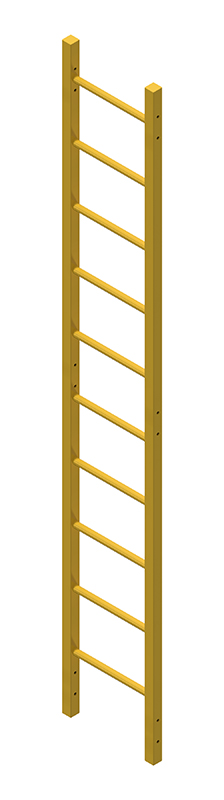

Drabina standardowa

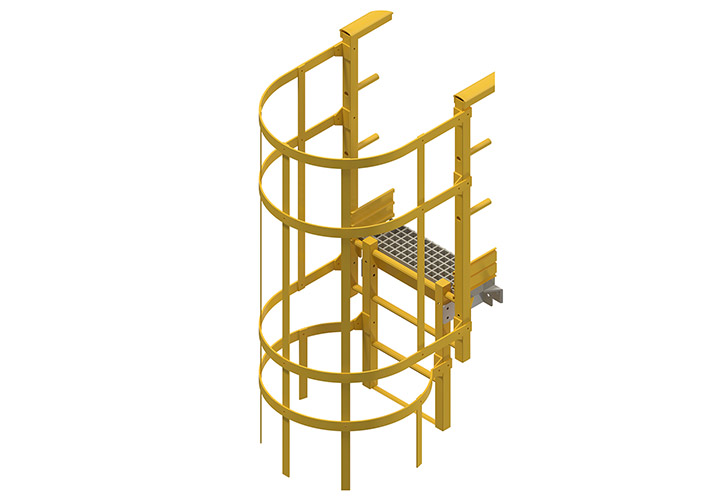

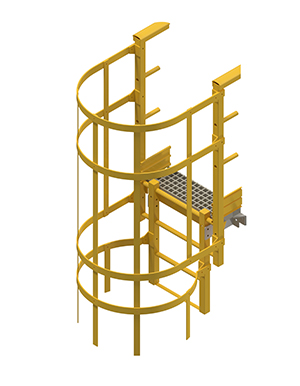

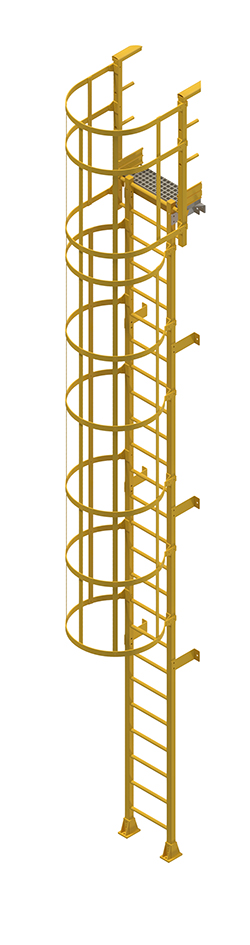

Drabina z koszem i wyjściem przednim

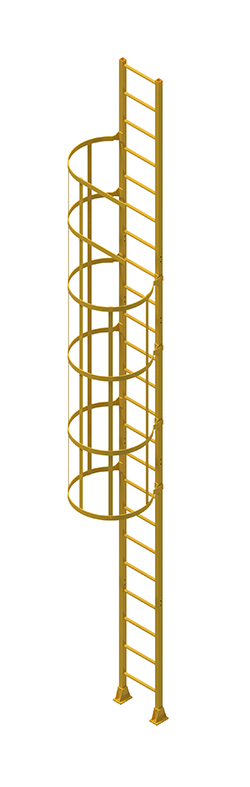

Drabina z koszem i wyjściem bocznym

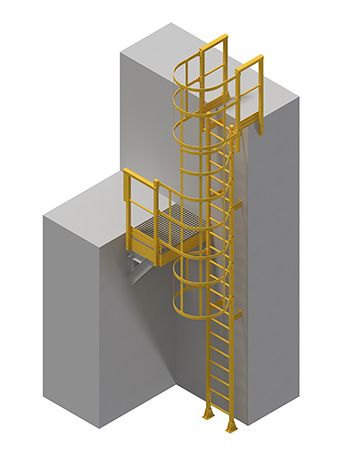

Drabina z koszem i spocznikiem

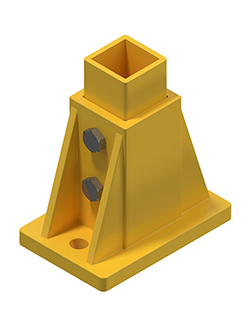

Stopa montażowa drabiny
