Drainstep RH 3
Informazioni sul prodotto
La griglia in profilato di lamiera Drainstep RH3 di MEISER è stata perfezionata nel 2013. Il sistema di questa nuova superficie è stato modellato sulla base della norma EN ISO 14122-2 e assicura senza problemi il grado accresciuto di protezione anticaduta (sfera ≥ 20 mm). L'obiettivo principale di questo sviluppo è stato quello di ottenere il 70% di sezione libera in combinazione con aperture della larghezza massima di 20 mm. In questo modo Drainstep-RH3 presenta non solo un eccellente effetto drenante bensì, grazie alle passerelle inclinate con nuova dimensione modulare, anche un'elevata rigidità trasversale.
Dati tecnici

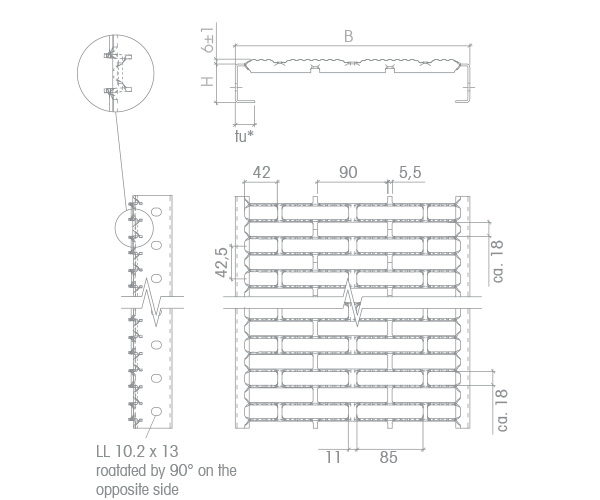

Dimensioni
|
Materiale |
Spessore lamiera |
Valutazione RH |
|
Acciaio grezzo /zincato a caldo [DD11] |
2,0 / 2,5 |
R11 |
|
Acciaio zincato sendzimir [DX51] |
2,0 / 2,5 |
R11 |
|
Ampiezza |
200 / 300 / 312 / 324 / 333 |
|
|
Altezza |
40 - 150 mm, Altre altezze su richiesta |
|
|
Durate |
massime 8.000 mm |
|
|
Divisore di lunghezza |
42,5 mm |
|
Misure speciali o materiali speciali disponibili su richiesta. Misure a magazzino secondo il programma. Tutte le misure sono in mm.
Tutte le misure sono in mm.
Sistemi di fissaggio
Gussoberteil für alle Stepbloc- sowie Drainstep-Formen mit Senkloch für Senkkopfschrauben
Besteht aus Setzbolzen, Rondelle T03 und einer Senkkopfschraube mit verpresster
